恩卉玉石坊: 玉石加工工具之3"手持式平面砂輪機改裝賭石去皮機

註:本篇就隨機購得的工具機當改造示範紀錄，無一定工具機相關知識程度之讀友請勿隨意模仿改裝以確保安全...

老讀友們是否覺得~這標題好熟悉呢...對了！！！...很久以前部落格的貼文~
玉石加工工具之4"手持式平面砂輪機改裝玉石切割機(切台) http://blog.xuite.net/yeechen2000/yeechensenwai/105281695...
經過數年後的續集番外篇就是這一次的貼文內容。文字敘述會稍微穿插部分舊文章用語來做紀錄...

先從舊資料談起~...
每個玉石玩家從-欣賞到把玩、進而撿拾收購玉石之後；接著下來應該就是打算要跨入加工的領域...
由委託店家加工、到慢慢了解工具、接下來會購入的離不開-切台和磨台，其中-也不乏一些前輩高手自行改裝...
部落格內各篇改裝算是參考集結各種方法後拼拼湊湊改裝出來的4英吋手持式平面砂輪機改裝水磨機(玉石加工機系列...)囉...

一開始場，換湯不換藥~4英吋手持式平面砂輪機出場...

4英吋！！！...嗯~...老問題~...光碟片也是4英吋的！！！...找一個空的光碟片盒吧！！！...

取光碟片盒的蓋子搭配砂輪機護蓋改裝而成的防水蓋...
各種款式功能和需求端看自己如何去設計切割...

這裡要注意的是~...只要是玉石加工用動輒2-3萬轉速的工具機一定要搭配無段變速裝置來使用...
否則；一通電的瞬間工具機給飆到2-3萬多轉的高速會發生危險！！！...

改裝工具機改裝後的性能要儘可能達到~直逼預設的專業機台性能！！！...這樣的改裝才不至於只落於形式...

這是改裝成水磨機後的研磨示範...

近些年來市面上有出現一種縮小版的3英吋手持式砂輪機，算是標準型的簡便版本...

機台工具機的詳細諸元(機能參數)，往往就是讓使用者依照需求去做考量比較...
就正常的工業級需求來說:3英吋的機種力道算是嫌不足。不過；若是從小工藝品的加工需求來衡量的話，這些輕巧的參數反而是非常實用的款式...

這是原設計搭配砂輪片組裝後的狀態...

小巧可愛，卻有-450w、1萬5千轉、的實力...
這是原開發設計公司用心的地方，主軸可裝專用套筒夾頭，裝上後就變成一台簡便的刻磨機...

幾乎所有的原礦都帶有石皮，就加工步驟與經濟價值層面來看的話；賭石是一種比較需要操作到去皮這個步驟的玉種...
改裝玉石加工機常見的方法有兩種~一種是-改裝成所需加工性質、另一種則是-追加防水功能、...
改裝玉石加工工具機只要能掌握這兩大原則的話，大多都可以改裝出適當的工具機...

回到工坊早期發表的4英吋手持式平面砂輪機改裝水磨機、或是水切台、...
只要按照這種改裝構想為雛型-利用光碟機盒蓋搭配做改裝，就可以完成一具各種功能所需的手持式平面砂輪機的工具機...
這台改裝的4英吋手持平面砂輪改裝機要處理公斤級的賭石都不是問題，只是-公斤重的機身加上25000轉的轉速，除了要顧及安全性以外、握力更是一大考驗...

市面上有數家廠商生產這種工具機，自己只是隨機購買並沒有一一去詳細比對各公司生產的構造和尺寸...
應該說-從有改裝的構想開始，就要去衡量各種需要注意的細節是否搭配得起來。因此-選擇了這款寶特瓶裝的純水進入改裝作業...

取兩個空瓶...

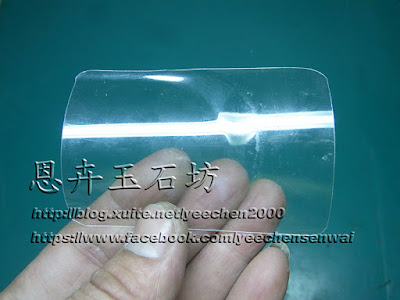

第一個空瓶只取下半部一小段即可，這是要保護砂輪機尾端靠近電源線的通氣孔用保護蓋...

另一個空瓶算是給主體防水用瓶身...
觀察砂輪機的外型和準備的寶特瓶瓶身外型，比對後將整個瓶身往瓶底的方向取出這種形狀...

量好砂輪機主軸軸頸和螺絲孔距離尺寸後切割(鑽)出相對位置...
PS:螺絲孔只是個人考慮以後要將這台工具機做更多元化改裝而預先打好的預備孔，在本次的改裝可以省略不打...

回到一開始切割所得的通氣孔用保護蓋，利用束帶將其綁牢...

本體的部分就順著主軸頸裝入到切割好的寶特瓶中...

套好後也是利用束帶將本體綁好...

彼此搭配好定位沒問題後確實的紮好束帶，並修剪掉多餘的束帶即可...

兩種工具機的體型和實際使用上的不同，所以防水的思考邏輯略有不同...
應該說-可以買大的寶特瓶來做大台機身的防水保護、同樣的~也是可以只改裝光碟護蓋鎖在小機台上、端看實際使用的潑水情形來做防水程度改裝...
個人搭配類似雕刻機的可控制供水管路水量不大，所以供水的同時並不太會潑到大台機子的散熱孔...

真要再進階改裝嗎???...那就接著看下去囉~...
量得大機台主軸頸的尺寸是41釐米...

量得小機台主軸頸的尺寸是31釐米...

可以得知-4英吋砂輪機的砂輪片防塵蓋該尺寸和3英吋砂輪機的主軸頸彼此之間有10釐米的落差值...
最快的方法就是-讓小朋友去加工廠幫忙代工一顆軸套回來就可以直接使用了...

塑膠鋼、不鏽鋼、銅、鐵、等等材質...像這樣子給加工一顆軸套後再直接給套上就改裝完成了...

不過~...個人總是覺得得顧慮到DIY這個詞...
所認定的DIY最高境界...除了改裝後的性能要直逼模仿的專業機種以外、...
DIY過程中-其素材要容易取得，最好是通用材料；再來就是得考慮到改裝過程中盡量只去使用到-刀、剪、鉗子、之類的手工具就好了...
儘可能不要動不動就得派大型加工機器去做改裝。這樣的DIY不是每個想要改造的玩家有那種資源去處理的...

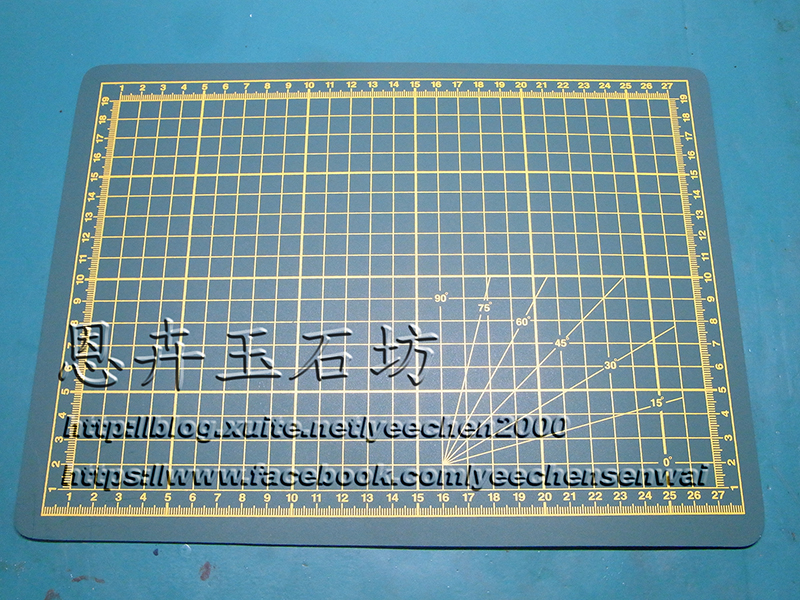

所以~...文具店販售的裁切板上場囉...
